1 O início de uma história

O problema mais incrível da computação é o da Satisfatibilidade Booleana, ou SAT para os íntimos, onde temos que decidir uma valoração para um conjunto de variáveis Booleanas que torne uma fórmula verdadeira.

A fórmula que estamos tratando possui somente conectivos lógicos \(\land\) (e, conjunção) e \(\lor\) (ou, disjunção), e literais de variáveis proposicionais.

As variáveis proposicionais são denotadas por letras do alfabeto em minúsculas como \(p,q,r\) ou por apenas um conjunto \(x_1, ..., x_n\). Estas variáveis podem receber os valores verdade verdadeiro (também V, ou \(1\)) ou falso (também, F ou \(0\)). Os literais são a variável ou sua negação, denotada por um \(\lnot\) , por exemplo \(\lnot x_1\).

A maneira mais comum de tratar este problema é se utilizando uma fórmula na Forma Normal Conjuntiva,FNC ou CNF [do inglês]. Neste caso a fórmula é composta por diversas cláusulas unidas por conjunções.

Uma cláusula \(c\) é a disjunção de literais. Uma fórmula \(\phi\) é a conjunção de cláusulas. Uma cláusula é dita satisfeita quando pelo meno um de seus literais assumem o valor V e não-satisfeita quando todos os seus literais assumem o valor F.

Cláusula unitária é uma cláusula representada por apenas um literal.

Literal puro é o literal que aparece em apenas uma forma em toda a fórmula, ou seja, uma variável \(x\) aparece apenas na forma \(x\) ou \(\lnot x\) na fórmula.

O problema de satisfatibilidade consistem em decidir se existe uma valoração que torna a fórmula verdadeira, ou seja, uma atribuição de valores verdade para as variáveis da fórmula que tornem todas cláusulas satisfeitas e, portanto, a fórmula satisfeita.

1.1 Forma Normal Conjuntiva

A Forma Normal Conjuntiva (Conjuctive Normal Form - CNF) é a classe de fórmulas da lógica proposicional que utiliza apenas os operadores lógicos de conjunção (\(\land\)), disjunção (\(\lor\)) e negação (\(\lnot\)), sendo este último aplicável apenas sobre as variáveis proposicionais.

A sua representação é um Grafo Direcionado Acíclido (DAG) de altura \(2\), onde a raiz é o operador de conjunção (\(\land\)), o primeiro nível são os operadores de disjunção (\(\lor\)) e o segundo nível as folhas, compostas por literais.

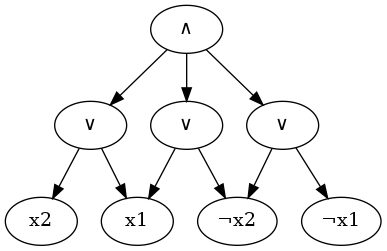

A fórmula abaixo pode ser representada pelo DAG na Figura 1:

\begin{equation} \label{org58ef8fd} (x_1 \lor x_2 ) \land ( x_1 \lor \lnot x_2 ) \land ( \lnot x_1 \lor \lnot x_2) \end{equation}

Figure 1: Diagrama de uma fóruma CNF

1.2 Iniciando o trabalho

O nosso trabalho consistirá no desenvolvimento de um Propagador de valores Booleanos, não se assuste! Vamos desenvolver em diversas etapas.

A primeira etapa de desenvolvimento é o Verificador de Valoração, ou seja, vamos receber uma valoração completa para as variáveis de uma fórmula e devemos verificar se a valoração satisfaz a fórmula.

Neste vídeo fiz uma conversa com os alunos da disciplina, onde apresento o início do trabalho.

Nas próximas seções as etapas serão discutidas cuidadosamente.

2 O arquivo de entrada

A entrada é composta por duas partes. A primeira é relacionada à fórmula, e; a segunda é relaciada às perguntas que devem ser respondidas.

O formato das perguntas será diferente de acordo com o entregável do momento, no entanto, o formato da fórmula permanecerá sempre o mesmo.

O arquivo de entrada será passado sempre pela entrada padrão e todas as suas respostas devem ser colocadas na saída padrão. AKA stdin e stdout.

2.1 Fórmula na CNF

A entrada da fórmula é composta por diversas linhas. A primeira linha é composta com por dois números inteiros \(V\) e \(C\) representando, respectivamente, o número de variáveis na fórmula e o número de cláusulas.

Você deve esperar que \(V > 1\) e que \(C > 0\), já o limite superior é pouco conhecido, uma estimativa para o trabalho é que \(V <= 2^{20}\) e \(C <= 2^{27}\).

As variáveis são indexadas pelo intervalo, fechado, inteiro \([1,V]\). Os literais aparecem na forma da variável (o número positivo) e o literal negado é representado pelo número negativo.

Após a primeira linha existem \(C\) linhas, cada uma contendo uma cláusula. Cada cláusula é composta por um conjunto de literais de variáveis da fórmula. Não acontecem literais repetidos, e nem tautologias (aparendo o literal positivo e negativo da mesma variável proposicional). A linha termina com \(0\), indicando o fim da cláusula. \(0\) não é uma variável proposicional.

Exemplo de entrada, que representa o exemplo \eqref{org58ef8fd}:

Nada garante que os literais aparecerão numericamente ordenados nas cláusulas

2.2 Perguntas

As perguntas que serão feitas ao seu programa seguirão feitos pela entrada padrão e possuirão diversas linhas. O formato dependerá do tipo de teste a ser realizado.

Nas seções seguintes trataremos dos casos de entrada.

3 Verificador

O primeiro programa que esperamos que seja desenvolvido é o verificador de valoração.

O verificador de valoração recebe uma fórmula na CNF (veja a seção 2.1) e depois receberá um conjunto de valoração a ser verificada.

O conjunto de valoração não será, necessariamente, fornecido antecipadamente, ou seja, é possível que a próxima valoração seja gerada apenas após a verificação da anterior. Deixando, portanto, o verificador como um programa interativo com o corretor.

3.1 Para que serve o verificador?

A ideia do verificador é ser o auxiliar do algoritmo WalkSAT, um resolvedor SAT de busca local.

Este algoritmo gera uma valoração aleatória para as variáveis proposicionais e caso ela não satisfaça a fórmula, ele procura inverter a valoração de algumas variáveis, e tenta isso algumas vezes.

Os algoritmos GSAT e WalkSAT não são completos, isto é, não conseguem afirmar que a fórmula é UNSAT (quando não há uma valoração que satisfaça a fórmula) pois ele não testa todas as possibilidades.

Como o WalkSAT gera diversas tentativas, é importante que o verificador seja rápido, para evitar muita espera na tarefa de identificar quais cláusulas ficaram falsas.

3.2 Entrada e Saída

3.2.1 Entrada

A entrada é composta primeiramente pela fórmula em CNF e depois haverão um conjunto de linhas, onde cada linha possui a valoração de cada variável em sua forma verdadeira, ou seja havendo o numeral \(1\) siginifica que a variável proposicional \(1\) é verdadeira, já \(-2\) significa que a variável proposicional \(2\) é falsa, e a sua negação que é verdadeira.

A valoração é composta por dois tipos de linhas, as linhas full e as linhas flip.

As linhas do tipo full possuem a string full no início e seguem com \(V\) numerais ordenados pela sua forma absoluta, (ex: -1 -2 3 4 -5 6 7 -8). Cada numeral representa o literal valorado como Verdadeiro.

As linhas do tipo flip modificam somente uma variável proposicional, ou seja, se a variável for verdadeira a sua negação passa a ser verdadeira. Esta possui a string flip seguida do indexado da variável que deve ter sua valoração trocada (sempre será um número positivo).

Exemplo de entrada:

2 3
1 2 0
1 -2 0
-1 -2 0
full -1 -2
flip 2
flip 1
flip 2

No exemplo acima iniciamos com a valoração: -1 -2

A seguir acontece um flip em 2, ficando a valoração: -1 2

Depois acontece um flip em 1, ficando: 1 2

E por fim mais um flip em 2, finalizando a entrada com a valoração: 1 -2

3.2.2 Saída

A saída é composta por diversas linhas podendo ser:

SAT, quando a fórmula é satisfeita, ou seja, todas cláusulas foram satisfeitas.
lista das cláusulas que não foram satisfeitas, a primeira cláusula possui indexador \(0\). Segundo o formato: [K clausulas falsas] seguido dos identificadores de cada clásula. Onde \(K\) é a quantidade de clásulas falsas.
- As cláusulas devem ser apresentadas em ordem crescente (primeiro a de menor índice e a última a de maior índice)
lista de literais falsos, sem repetição e ordenados por quantidade de vezes que aparecem nas cláusulas, das cláusulas não satisfeitas seguindo o formato [lits] seguido dos identificadores dos literais que estão falsos.
- (Sat, 13 Mar 2021 12:35:40 -0300) Os literais devem estar ordenados do que ocorre mais vezes para o que ocorre menos vezes
- O desempate dos literais com a mesma contagem deve ser feito preferindo a variável de maior grandeza, ou seja, havendo empate entre o literal \(-2\) com 1 ocorrência e \(1\) com uma ocorrência, considere \(-2\) como maior. Use o valor absoluto do literal.

Exemplo de saída para o exemplo acima:

[1 clausulas falsas] 0
[lits] 2 1
[1 clausulas falsas] 1
[lits] -2 1
[1 clausulas falsas] 2
[lits] -2 -1
SAT

3.3 Executando os testes

Para efetuar os testes você pode rodar um comando parecido com:

time ./meuverificador < arquivo.in

Da maneira acima você irá executar o seu verificador e irá identificar em quanto tempo o seu programa executa.

Compile o seu programa utilizando no mínimo as flags abaixo:

-O2 -static

Se a sua implementação utiliza a math.h, passe -lm, e quando for utilizar threads, passe -lpthread. Se for utilizar OpenMP não esqueça que o parâmetro é -fopenmp.

3.4 Arquivos de exemplo

Alguns arquivos de exemplo são fornecidos, tanto o arquivo de entrada quanto a saída esperada (gabarito), esses são conjuntos pequenos e podem ser baixados pelo github

O repositório é: https://github.com/bcribas/pspd-2020.2
Leia o arquivo README.org dentro do pacote para explicações de como utilizá-lo.

3.4.1 Mais arquivos de exemplo

Em tese você pode utilizar qualquer fórmula do padrão DIMACS, em CNF, para gerar os arquivos de entrada e o gabarito com o gerador.

Você pode baixar mais exemplo pelo site abaixo:

https://www.cs.ubc.ca/~hoos/SATLIB/benchm.html

3.5 Entregas e Prazo

3.5.1 O que devo refletir?

Quanto tempo a sua implementação demora para os casos fornecidos
Como é feita a otimização para paralelizar o algoritmo?
- Como o desempenho é alterado rodando o programa com \(2\), \(4\), \(6\), \(8\) e \(12\) threads?
- O desempenho é modificado quando o arquivo de saída é redirecionado para /dev/null?
  - E quando a impressão é comentada?
  - Qual o impacto da leitura do arquivo de entrada no tempo global?
A partir de qual tamanho de fórmula a paralelização faz diferença?

3.5.2 Entregando

Gere um relatório simples contendo gráficos de desempenho para as diversas execuções
- Coloque a comparação da sua solução com a implementação sequencial fornecida;
Avalie o gargalo do seu algoritmo
- O maior problema acontece nas estruturas de controle (ex:semáforos)?
- O tempo de leitura da entrada é perceptível?
- Isole o tempo de execução da função que avalia a verificação (descontando o tempo de leitura da fórmula e de cada valoração full e flips)
Qual é a complexidade do seu verificador?
- O seu algoritmo aproveita resultados parciais para avaliar flips mais rapidamente?

Esta é uma somativa de Peso 2

3.5.3 Prazo

O prazo para este item (verificador) é ~~31 de março de 2021~~, 05 de maio de 2021
Esta atividade conta como uma atividade somativa e deve ser feita de acordo com a separação de duplas marcadas pelo parieitor
Notas da conversa do dia 14 de abril

4 TODO BCP

Em construção…
